آرماتور بندی ستون

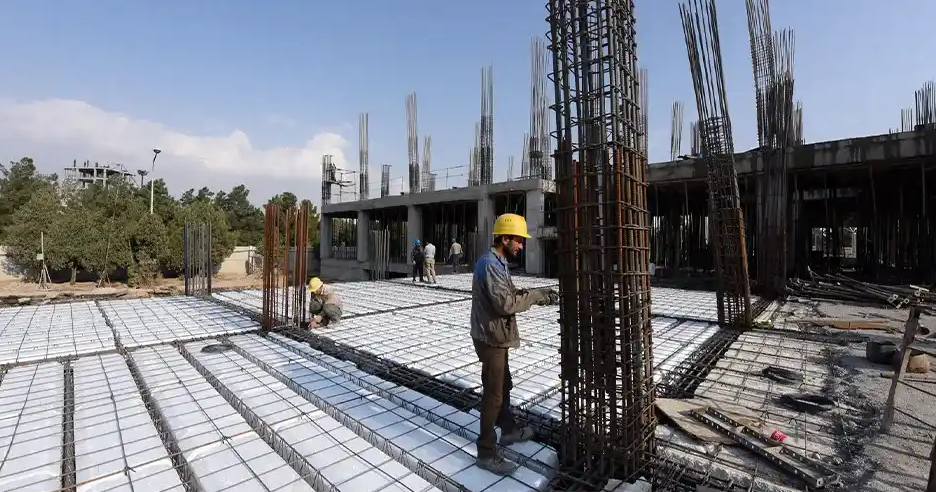

آرماتور بندی ستون یکی از حیاتیترین مراحل در اجرای سازههای بتنآرمه است. انجام درست این فرآیند، مستقیماً بر ایمنی ساختمان، مقاومت در برابر زلزله و طول عمر سازه تأثیر میگذارد. در این مقاله، با نگاهی تخصصی و کاربردی، تمام جنبههای آرماتور بندی ستون را از اصول نظری تا نکات اجرایی بررسی میکنیم.
آرماتور بندی ستون چیست؟

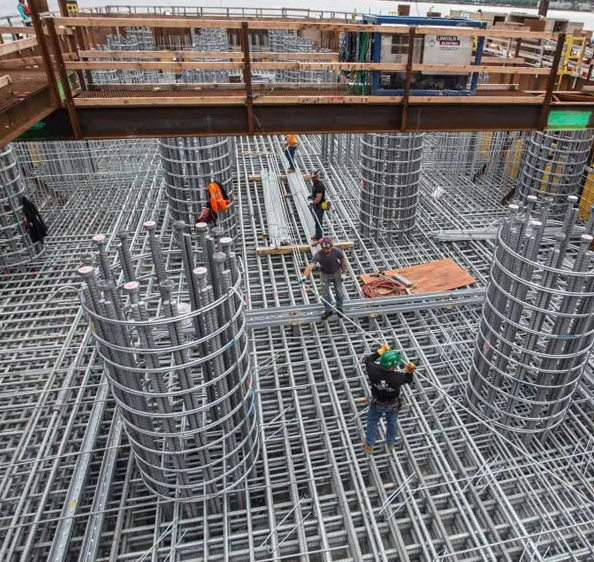

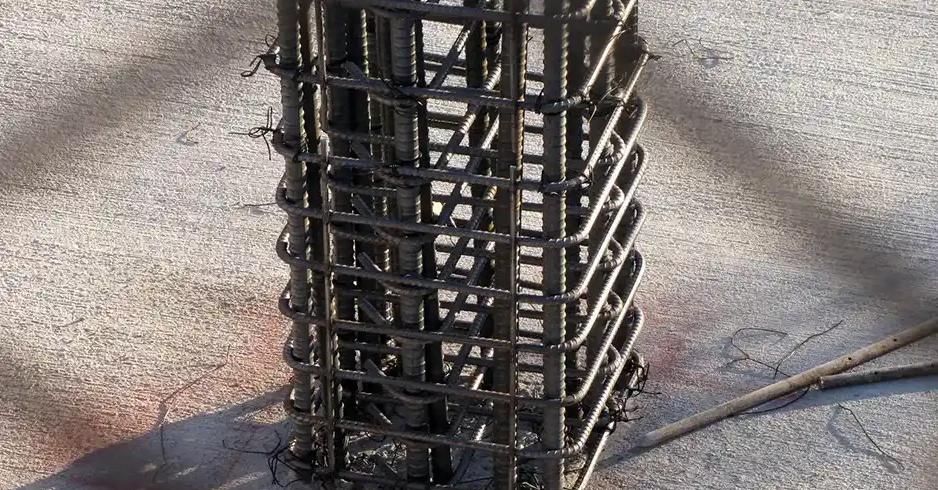

ستونها عناصر باربر عمودی سازه هستند که نیروهای فشاری، کششی و لنگر خمشی را از طبقات بالایی به پی منتقل میکنند. آرماتور بندی ستون به مجموعه عملیاتی گفته میشود که در آن میلگردهای طولی و عرضی (خاموتها) با روشهای مشخص و استاندارد در کنار هم قرار گرفته و به هم متصل میشوند تا قفس آرماتور ستون را تشکیل دهند.
این قفس آرماتوری پس از قالببندی و بتنریزی، اسکلت داخلی ستون را میسازد و به بتن توانایی تحمل نیروهای کششی را میدهد که بتن بهتنهایی قادر به مقاومت در برابر آنها نیست.
اجزای اصلی آرماتور بندی ستون
۱. میلگردهای طولی (آرماتور اصلی)
میلگردهای طولی در امتداد محور ستون کار گذاشته میشوند و وظیفه اصلی تحمل نیروهای فشاری و کششی را بر عهده دارند.
ویژگیهای کلیدی:
- معمولاً از نوع میلگرد آجدار (A3) با تسلیم ۴۰۰ مگاپاسکال استفاده میشود
- قطر رایج: ۱۲، ۱۴، ۱۶، ۱۸، ۲۰، ۲۵ و ۲۸ میلیمتر
- حداقل تعداد میلگرد طولی در ستونهای مستطیلی: ۴ عدد (یکی در هر گوشه)
- حداقل تعداد در ستونهای گرد: ۶ عدد
- نسبت آرماتور طولی به مقطع بتن معمولاً بین ۱٪ تا ۴٪ است
۲. خاموتها (آرماتور عرضی یا تنگ)
خاموتها میلگردهای عرضی هستند که دور میلگردهای طولی قرار میگیرند. نقش آنها بسیار حیاتی است:
- محصور کردن هسته بتن: افزایش قابل توجه مقاومت و شکلپذیری بتن
- جلوگیری از کمانش میلگردهای طولی: بهویژه تحت بار فشاری
- تحمل نیروهای برشی: در ستونهایی که تحت لنگر خمشی هستند
مشخصات خاموت:
- معمولاً از میلگرد ساده (A1) یا آجدار (A2/A3) ساخته میشوند
- قطر رایج: ۸، ۱۰، ۱۲ میلیمتر
- فاصله خاموتها در ناحیه بحرانی (محدوده مفصل پلاستیک) باید کمتر باشد
۳. پوشش بتن (Cover)
پوشش بتن فاصلهای است بین سطح بیرونی خاموت تا سطح بیرونی بتن. این پوشش برای محافظت از آرماتور در برابر خوردگی، آتشسوزی و شرایط محیطی ضروری است.
مقادیر معمول پوشش بتن در ستون:
- محیط عادی (داخل ساختمان): ۳۰ تا ۴۰ میلیمتر
- محیط مرطوب یا در تماس با خاک: ۴۰ تا ۵۰ میلیمتر
- محیط خورنده یا ساحلی: ۵۰ میلیمتر و بیشتر
مراحل اجرای آرماتور بندی ستون
مرحله اول: مطالعه نقشههای اجرایی
قبل از هر اقدامی، نقشههای سازهای باید بهدقت مطالعه شوند. اطلاعات ضروری از نقشهها:
- قطر و تعداد میلگردهای طولی
- قطر، فاصله و آرایش خاموتها
- طول وصلهها و گیرداریها
- ابعاد ستون و مکان دقیق قرارگیری
مرحله دوم: برش و خم کردن آرماتورها
میلگردها باید مطابق با فهرست خمبندی (Bar Bending Schedule) برش خورده و خم شوند.
نکات مهم:
- برش میلگرد باید با دستگاه برش مکانیکی انجام شود، نه با جوشکاری
- خم کردن سرد باید در دمای مناسب و با قطر داربست مناسب انجام گیرد
- از گرم کردن میلگرد برای خم کردن باید اجتناب شود
مرحله سوم: آمادهسازی میلگردهای پیشآمده از کف
میلگردهایی که از پی یا دال طبقه قبل پیش آمدهاند، باید:
- کنترل شوند که در محل درست قرار دارند
- از نظر خمیدگی یا آسیب احتمالی بررسی شوند
- تمیز بوده و عاری از چربی، رنگ یا مواد مضر باشند
مرحله چهارم: نصب خاموتها
خاموتها از پایین به بالا روی میلگردهای طولی نصب میشوند.
فاصلهبندی خاموتها:
در ناحیه بحرانی (معمولاً ۱.۵ برابر ارتفاع ستون از بالا و پایین):
- فاصله خاموت نباید از ۱۰۰ میلیمتر بیشتر شود (طبق آییننامه ۲۸۰۰ برای مناطق لرزهخیز)
- کوچکترین مقدار از: ۸ برابر قطر کوچکترین میلگرد طولی، ۲۴ برابر قطر خاموت، نصف بعد کوچکتر مقطع ستون
در ناحیه میانی:
- فاصله میتواند تا ۱۵۰ میلیمتر افزایش یابد
مرحله پنجم: بستن آرماتورها
اتصال میلگردها به یکدیگر با سیم آرماتور بندی (سیم مفتول) انجام میشود.
روش صحیح بستن:
- استفاده از سیم گالوانیزه با قطر ۱.۵ تا ۲ میلیمتر
- هر تقاطع میلگرد طولی و خاموت باید با سیم بسته شود
- گره باید محکم و به سمت داخل قفس پیچانده شود تا در پوشش بتن اختلال ایجاد نکند
مرحله ششم: نصب لقمهها (Spacer)
لقمهها قطعاتی هستند که فاصله آرماتور تا قالب را حفظ میکنند و پوشش بتن را تضمین میکنند.
- لقمههای بتنی یا پلاستیکی با مقاومت کافی
- فاصله لقمهها نباید از ۱ متر بیشتر شود
- باید محکم به آرماتور بسته شوند
وصلهکاری میلگرد در ستون
وصلهکاری (Lap Splice) زمانی انجام میشود که طول میلگرد موجود کافی نباشد یا نیاز به پیوستن دو بخش آرماتور وجود داشته باشد.
انواع وصله:
۱. وصله پوششی (Lap Splice):
- رایجترین روش
- میلگردها در کنار هم با طول معین همپوشانی دارند
- طول وصله بسته به قطر میلگرد، رده بتن و موقعیت معمولاً ۴۰ تا ۶۰ برابر قطر میلگرد است
۲. وصله مکانیکی:
- استفاده از کوپلر (Coupler) یا اتصالات مکانیکی
- مناسب برای میلگردهای با قطر بالا
- نیاز به تأیید نوع کوپلر توسط مهندس ناظر
۳. وصله با جوش:
- نیاز به جوشکار مجاز و ذیصلاح
- کمتر توصیه میشود به دلیل احتمال تردی ناشی از حرارت
محل وصله:
وصلهها نباید در نقاط پر تنش (مفاصل پلاستیک بالقوه) قرار گیرند. بهترین محل وصلهکاری، ناحیه میانی ارتفاع ستون است.
آرماتور بندی ستون در مناطق لرزهخیز (طبق آییننامه ۲۸۰۰)
ایران جزو مناطق با خطر لرزهخیزی بالا محسوب میشود. آییننامه طراحی ساختمانها در برابر زلزله (آییننامه ۲۸۰۰) الزامات ویژهای برای آرماتور بندی ستون دارد:
- ناحیه بحرانی: در ارتفاعی برابر ارتفاع مقطع ستون یا ۱/۶ ارتفاع آزاد ستون (هر کدام بزرگتر) از بالا و پایین ستون، آرماتور عرضی باید متراکمتر باشد
- محصورکنندگی: خاموتهای رستیکه (Hoop) باید بهگونهای طراحی شوند که هسته بتن را بهخوبی محصور کنند
- قلاب استاندارد: خاموتها باید بهصورت قلاب ۱۳۵ درجه (نه ۹۰ درجه ساده) خم شوند
اشتباهات رایج در آرماتور بندی ستون و راهحل آنها
| اشتباه رایج | خطر ناشی از آن | راهحل صحیح |
|---|---|---|
| فاصله زیاد خاموتها | ضعف در برابر زلزله و کمانش | رعایت آییننامه ۲۸۰۰ |
| پوشش بتن ناکافی | خوردگی آرماتور | استفاده از لقمه مناسب |
| وصله در ناحیه بحرانی | شکست ترد در زلزله | انتقال وصله به ناحیه میانی |
| عدم استفاده از قلاب ۱۳۵° | خروج خاموت در زلزله | اجرای صحیح قلاب |
| آرماتور کثیف یا زنگزده | ضعف پیوستگی بتن و فولاد | تمیزکاری قبل از بتنریزی |
انواع میلگرد مناسب برای آرماتور بندی ستون
انتخاب نوع و کیفیت میلگرد از مهمترین تصمیمات در آرماتور بندی ستون است.
میلگرد A3 (AIII):
- آجدار با تسلیم ۴۰۰ مگاپاسکال
- پرکاربردترین نوع برای میلگردهای اصلی ستون
- مقاومت بالا همراه با شکلپذیری مناسب
میلگرد A2 (AII):
- آجدار با تسلیم ۳۰۰ مگاپاسکال
- گاهی برای خاموتها استفاده میشود
میلگرد A1 (AI):
- ساده با تسلیم ۲۴۰ مگاپاسکال
- برای خاموتها در ستونهای معمولی (غیر لرزهخیز) کاربرد دارد
بازرسی و کنترل کیفیت آرماتور بندی ستون
قبل از آغاز قالببندی و بتنریزی، باید آرماتور بندی توسط مهندس ناظر کنترل شود:
چکلیست بازرسی:
- ✅ تطابق قطر و تعداد میلگردها با نقشه
- ✅ فاصله و آرایش خاموتها (بهویژه در نواحی بحرانی)
- ✅ طول و محل وصلهها
- ✅ پوشش بتن (با استفاده از لقمههای مناسب)
- ✅ تمیزی آرماتورها (عدم وجود چربی، رنگ، گلولای)
- ✅ نوع و شکل قلاب خاموتها
- ✅ محکم بودن اتصالات سیمبندی
نقش قالببندی در کیفیت آرماتور بندی ستون
قالببندی و آرماتور بندی دو عملیات مرتبط و مکمل هم هستند. سپاهان قالب بهعنوان یکی از تأمینکنندگان معتبر انواع قالبهای ستون و تجهیزات قالببندی، در این حوزه فعالیت دارد.
انتخاب قالب مناسب برای ستون اهمیت زیادی دارد:
- قالب فلزی: دقت ابعادی بالا، قابل استفاده مجدد، مناسب برای پروژههای بزرگ
- قالب چوبی: انعطافپذیری بیشتر برای اشکال خاص، اما عمر کمتر
- قالب پلاستیکی (فیبرگلاس): سبکوزن و مناسب برای اشکال خاص
برای انتخاب قالب مناسب پروژه خود و دریافت مشاوره تخصصی در مورد تجهیزات قالببندی، مشاوره با کارشناسان فروش متخصص ضروری است.
هزینه آرماتور بندی ستون
هزینه آرماتور بندی ستون به عوامل متعددی بستگی دارد:
عوامل مؤثر بر قیمت:
- قطر و وزن کل میلگرد مصرفی
- نوع میلگرد (A1، A2، A3)
- پیچیدگی آرماتور بندی و تراکم خاموتها
- دستمزد کارگر آرماتور بند
- قیمت روز میلگرد در بازار
نکته مهم: قیمت میلگرد در بازار آهنآلات بهصورت روزانه تغییر میکند. برای دریافت قیمت بروز و رقابتی میلگرد، خاموت و سایر مصالح آرماتور بندی، استعلام از تأمینکنندگان معتبر توصیه میشود.
جمعبندی
آرماتور بندی ستون یکی از حساسترین و مهمترین مراحل اجرای ساختمان است که اشتباه در آن میتواند عواقب جبرانناپذیری در ایمنی سازه داشته باشد. اجرای صحیح آرماتور بندی ستون مستلزم:
- رعایت دقیق نقشههای اجرایی و جزئیات سازهای
- استفاده از میلگرد با کیفیت و مشخصات استاندارد
- رعایت الزامات آییننامههای ملی، بهویژه آییننامه ۲۸۰۰ در مناطق لرزهخیز
- نظارت مستمر مهندس ناظر ذیصلاح
- انتخاب قالببندی مناسب و با کیفیت
سرمایهگذاری در مصالح با کیفیت و اجرای درست آرماتور بندی، ضامن ایمنی ساختمان برای دهههای آینده است.
مشاوره و استعلام قیمت از سپاهان قالب
آیا در حال اجرای پروژه ساختمانی هستید و به میلگرد، خاموت، قالبهای ستون یا سایر تجهیزات آرماتور بندی نیاز دارید؟
کارشناسان فروش سپاهان قالب آمادهاند تا:
- شما را در انتخاب صحیح نوع و مقدار مصالح مورد نیاز راهنمایی کنند
- قیمت بروز و رقابتی میلگرد، خاموت و تجهیزات قالببندی را ارائه دهند
- بهترین قیمت را متناسب با حجم پروژه شما پیشنهاد دهند
- از صحت مشخصات فنی مصالح اطمینان حاصل کنند
همین حالا با کارشناسان سپاهان قالب تماس بگیرید و مشاوره رایگان + استعلام قیمت بروز دریافت کنید. انتخاب مصالح مناسب از تأمینکننده معتبر، اولین قدم به سوی یک پروژه ایمن و با کیفیت است.
این مقاله صرفاً جنبه اطلاعرسانی دارد. برای هر پروژه ساختمانی و قالب بندی قالب ستون، حتماً با مهندس سازه ذیصلاح و ناظر پروژه مشورت کنید.
